저의 두 번째 게시물은 "MNIST 데이터를 CNN에 적용하여 분류하기"입니다.



MNIST 데이터는 [그림 1]처럼 손으로 쓴 숫자 이미지로 구성되어 있습니다.



[그림 1] MNIST 데이터 시각화



저는 이 데이터를 이용해서 실제 숫자를 예측해보겠습니다.



MNIST 데이터는 Kaggle에서 다운로드하였습니다.



링크: https://www.kaggle.com/c/digit-recognizer/data

Digit Recognizer | Kaggle



train, test, sample_submission 데이터로 구성되어 있으며 sample_submission 데이터는 제출용이니 생략합니다.



우선 train 데이터의 관측값은 0-9 중 숫자 하나를 손으로 적은 이미지로, 42000개의 관측값을 갖습니다.



이 이미지는 높이 28, 너비 28 픽셀로 총 784 픽셀입니다. 각 픽셀에는 하나의 픽셀 값이 연결되어 해당 픽셀의 밝기 또는 어두움을 나타내며 숫자가 높을수록 어두워집니다. 이 픽셀 값은 0에서 255(포함) 사이의 정수입니다.



train 데이터의 맨 앞 열은 이미지에 있는 숫자를 나타내고 나머지 784개의 열은 해당 이미지가 갖고 있는 784개의 픽셀을 의미합니다.



따라서 맨 앞 열은 label 변수로 0-9 값을 갖고 나머지 784개의 열은 0에서 255 값을 갖습니다.



test 데이터는 label을 제외한 변수를 갖고 있으며 28000개의 관측값을 갖습니다.



---

MNIST 데이터 실습은 아래 항목으로 구성됩니다.



1. Colab으로 파일 불러오기



 1-1. 구글 마운트 하기

 1-2. 파일 불러오기



2. 데이터가 어떻게 생겼을까



3. 데이터를 전처리 하기



 3-1. train에서 label은 target, 나머지는 x_train으로 분리합니다.

 3-2. 데이터 표준화를 합니다.

 3-3. CNN모델 입력 형태로 차원을 변환합니다.



4. 모델 형성하기



5. 전체 코드



---





그럼 시작하겠습니다.



저는 Google Colaboratory를 이용하기 때문에 Colab 환경에 맞춰서 진행하겠습니다.



1. Colab으로 파일 불러오기



Colab으로 파일을 불러오는 방식은 다양합니다. 저는 Google Mount를 평소에 사용하기 때문에 이걸로 가겠습니다.



1-1. 구글 마운트 하기





위와 같이 코드를 치면 authorization code를 입력하는 란이 나옵니다. 위의 파란색 url에 접속하면 code를 받을 수 있습니다. code를 복사하여 입력란에 붙여 넣고 Enter를 치면 됩니다.



1-2. 파일 불러오기



위와 같이 입력하면 csv파일을 불러올 수 있습니다.





2. 데이터가 어떻게 생겼을까



train, test 데이터의 size를 알 수 있습니다.



이번에는 train 데이터 42000개 중 0부터 3번째 데이터를 이미지로 직접 나타내 보겠습니다.







3. 데이터를 전처리하기



3-1. train에서 label은 target, 나머지는 x_train으로 분리합니다.





3-2. 데이터 표준화를 합니다.





픽셀이 0~255의 정수 값을 갖기 때문에 255로 나눠서 표준화하였습니다.

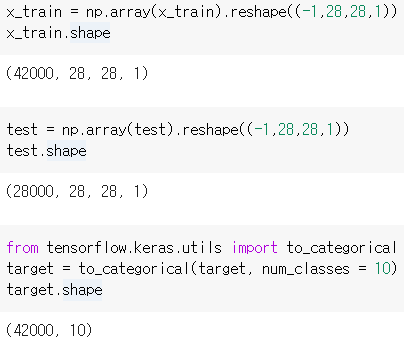

3-3. CNN모델 입력 형태로 차원을 변환합니다.







4. 모델 형성하기



[그림 2]에서는 이번 실습 때 사용하는 CNN 모델 프로세스를 자세히 보여줍니다.



[그림 2] CNN 프로세스



직접 코드로 구현해봅시다.



아래의 코드를 봅시다.



우선 모델 형성에 필요한 패키지를 설치하고요.





모델 층을 쌓는 코드에는 중간중간 설명을 적겠습니다. (하단에 정리한 코드 올려놓았습니다.)



model=keras.Sequential([



Sequential은 신경망 층을 쌓을 때 사용합니다.

앞으로 나오는 각 코드를 우리는 하나의 계층이라고 하겠습니다.



keras.layers.Conv2D(32, kernel_size=(3,3), input_shape=(28,28,1), padding='SAME', activation=tf.nn.relu)



첫 번째 층은 컨볼루션층입니다

맨 앞(32): Kernel(Filter) 수입니다.

kerel_size: Kernel의 크기를 지정합니다.

input_shape: 샘플 수를 제외한 입력 형태를 정의합니다. (행, 열, 채널 수)로 정의합니다.

                   (채널은 색상(R, G, B)을 의미하고 사용하는 데이터는 흑백 이미지이기 때문에 채널 수가 1입니다.)

Padding: padding이 'SAME'이면 출력 데이터 사이즈와 입력 데이터 사이즈가 동일합니다.

Activation: 활성화 함수를 설정합니다.



keras.layers.MaxPool2D(pool_size=(2,2), strides=(2,2), padding='SAME')



다음은 MaxPooling 계층입니다.

pool_size: Pooling 영역의 크기입니다.

strides: Pooling 영역이 이동하는 간격을 의미합니다.



keras.layers.Conv2D(64, kernel_size=(3,3), padding='SAME', activation=tf.nn.relu),

keras.layers.MaxPool2D(pool_size=(2,2), strides=(2,2), padding='SAME')



위의 코드를 반복합니다. (본 실습에서는 컨볼루션층을 두 번 거칩니다.)



keras.layers.Flatten()



앞에서는 Image data의 Feature Maps를 추출했습니다. 이번에는 실제 숫자로 분류하는 작업을 해보겠습니다.

Flatten 계층을 이용하여 3차원의 데이터를 1차원으로 변환합니다.



keras.layers.Dense(1024, activation='relu')



이후 완전 연결 계층 (Dense)를 적용합니다.

units: 1024는 완전 연결 계층을 거친 후 나오는 출력 데이터의 수를 의미합니다.



keras.layers.Dense(10, activation='softmax')



마지막 완전 연결 계층은 units이 10이고 활성화 함수가 Softmax 입니다.



0에서 9 사이의 숫자를 예측하기 때문에 10개의 클래스로 분리됩니다.

따라서 이 계층을 지난 후 나오는 출력 데이터의 수가 10이 되어야 하구요.



활성화 함수로 Softmax를 쓰면 각 클래스로 예측될 확률을 알 수 있습니다.

예를 들면, 1로 분류될 확률이 0.1, 2로 분류될 확률이 0.3 등 (확률의 전체 합은 1이겠죠?!)



keras.layers.Dropout(0.25)



마지막으로 Dropout 계층입니다.

Dropout 계층은 과적합(over-fitting)을 막기 위한 방법으로 신경망이 학습 중일 때, 무작위로 신경망을 빼서 모델 학습을 방해함으로써, 과적합을 방지합니다.

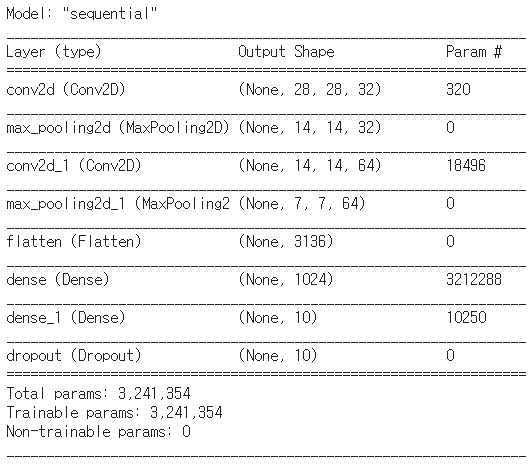

[그림 3] CNN 모델 계층 정보



[그림 3]는 형성한 모델의 각 계층을 지나면서 출력되는 Output의 차원을 보여줍니다.

(Output Shape에서 확인 가능합니다.)



5. 전체 코드



다음과 같습니다.



from google.colab import drive
drive.mount('/content/drive')

import pandas as pd
test=pd.read_csv('/content/drive/MyDrive/test.csv')
train=pd.read_csv('/content/drive/MyDrive/train.csv')
sample_sub=pd.read_csv('/content/drive/MyDrive/sample_submission.csv')

print("Train Data Size: ", train.shape)
print("Test Data Size: ", test.shape)

import matplotlib.pyplot as plt
import numpy as np
plt.style.use('seaborn')
fig, ax = plt.subplots(1,4, figsize=(10,10))
fig.tight_layout(pad=0.0)

for col in range(4):
    im_0 = np.array(train.drop("label", axis=1). iloc [col]). reshape(28,28)
    ax [col]. imshow(im_0, cmap="gray")
    ax [col]. axis("off")

target = train ['label']
x_train = train.drop('label', axis = 1)

x_train=x_train/255
test=test/255

x_train = np.array(x_train). reshape((-1,28,28,1))
x_train.shape

test = np.array(test). reshape((-1,28,28,1))
test.shape

from tensor flow.keras.utils import to_categorical
target = to_categorical(target, num_classes = 10)
target.shape

import tensorflow as tf
from tensorflow import keras

model=keras.Sequential([
keras.layers.Conv2D(32, kernel_size=(3,3), input_shape=(28,28,1), padding='SAME', activation=tf.nn.relu),
keras.layers.MaxPool2D(pool_size=(2,2), strides=(2,2), padding='SAME'),
keras.layers.Conv2D(64, kernel_size=(3,3), padding='SAME', activation=tf.nn.relu),
keras.layers.MaxPool2D(pool_size=(2,2), strides=(2,2), padding='SAME'),
keras.layers.Flatten(),
keras.layers.Dense(1024, activation='relu'),
keras.layers.Dense(10, activation='softmax'),
keras.layers.Dropout(0.25)])

model.compile(optimizer='sgd', loss='categorical_crossentropy', metrics=['accuracy'])



model.summary() #각 계층별 출력 데이터의 차원을 확인하실 수 있습니다.



model.fit(x_train, target, epochs=5) #모델 학습



pred=np.argmax(model.predict(x_train), axis=-1) #분류한 결과를 확인하실 수 있습니다.



---



출처 1: https://www.kaggle.com/mhmdsyed/digital-recognizer-simple-cnn-model

Digital Handwriting Recognizer ✍️ |

출처 2: https://dsbook.tistory.com/71?category=780563

합성곱 신경망, Convolutional Neural Network (CNN)

제가 블로그가 처음이라서 출처를 어떻게 남기는지, 직접 말씀드려야 하는지 잘 모르겠습니다..

만약 이 방법이 틀렸음 알려주신다면 감사드리겠습니다!

피드백, 질문 언제든지 환영입니다!!



다음은 RNN 이론을 올리겠습니다!
